FC-DT01智能橋路數顯儀表
一，產品概述
產品采用先進的集成電路技術，功能豐富而可以靈活配置，軟件升級方便， 先進的電源技術，使產品適合于大多數的工業環境。
二，主要技術指標：
1. 使用條件：環境溫度-20～70℃，相對濕度≤90%。
2. 電源電壓：AC85～265V，頻率 50Hz/60Hz；或 DC24V。
3. 測量誤差：±0.5%F.S
4. 采樣速率：200 次/秒
5. 橋路供電電壓：9V，最大電流 500mA。
6. 輸出節點：兩路繼電器，負載 10A/250V 或 10A/30V。
7. 輸出接口：基本配置為 RS232 串口，可選配置為 RS485 串口、20mA 電流環串口、0-5V/1-5V 模擬量、0-20mA/4-20mA 模擬量。
三，接線端子示意圖：
|
9 EXC+ |
10 JK1-1 |
11 JK1-2 |
12 JK2-1 |
13 JK2-2 |
14 GND |
15 L |
16 N |
|
1 SIG+ |
2 SIG- |
3 EXC- |
4 RX(A) |
5 TX(B) |
6 GND |
7 Out+ |
8 Out- |
1、 S+：橋路信號輸入正極。
2、 S-：橋路信號輸入負極。
3、 E-：橋路供電負極。
4、 A：RXD(RS232)、485+(RS485)、20mA+(20mA 電流環)。
5、 B：TXD(RS232)、485-(RS485)、20mA-(20mA 電流環)。
6、 GND：數據接口地。
7、 O+：模擬量輸出正極 VO+/IO+。
8、 O-：模擬量輸出負極 VO-/IO-，在本款儀表中與 E-相連。
9、 E+：橋路供電正極。
10、 JK1-1：下限輸出節點 1 第 1 腳。
11、 JK1-2：下限輸出節點 1 第 2 腳。
12、 JK2-1：上限輸出節點 2 第 1 腳。
13、 JK2-2：上限輸出節點 2 第 2 腳。
14、 SH：AC220V 電源地或作為屏蔽地。
15、 L：AC220V 電源的 L 極，或 DC24V 任意極。
16、 N：AC220V 電源的 N 極，或 DC24V 任意極。

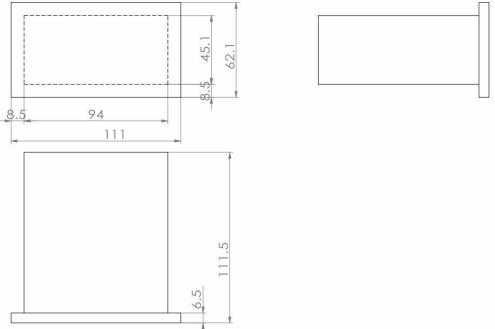

四，尺寸圖
