三軸力傳感器3DT120在塑性成形裝備調試中的應用
文章出處：未知人氣：發表時間：2022-10-17 15:35:00
三軸力傳感器3DT120在塑性成形技術裝備調試中的應用
用于塑性成型設備對目標材料進行塑形加工過程的力學指標監測；
傳感器用于某高校研究院，該學院主要研究方向是利用現代信息技術和數字化技術改造傳統產業，提高設計開發效率和管理水平，實現知識的重用和共享。主要研究與開發領域包括：塑性成形工藝與模具設計自動化與智能設計、薄壁構件的高速切削加工、機械產品結構與塑性加工過程多學科數值仿真與設計優化、企業應用信息集成技術等
本次應用三軸力傳感器主要用于塑性成行設備對熱可塑性材料的成型加工過程的固支平臺受力監測；

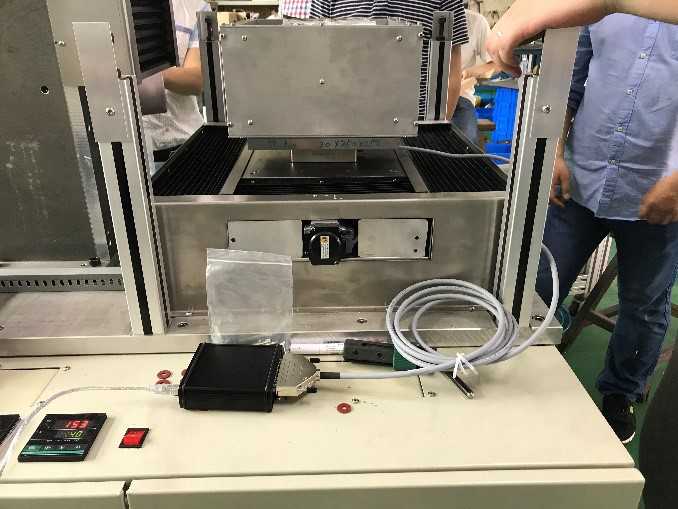

設備主體包含一個四軸聯動控制平臺和一個加熱爐以及其他固件，加熱爐對被塑形材料【有機玻璃】進行加熱，內部溫度可控制在180℃~250℃，這時控制平臺和刀具聯動，沿著設計好的運動軌跡對被加熱的玻璃纖維材料進行塑形；

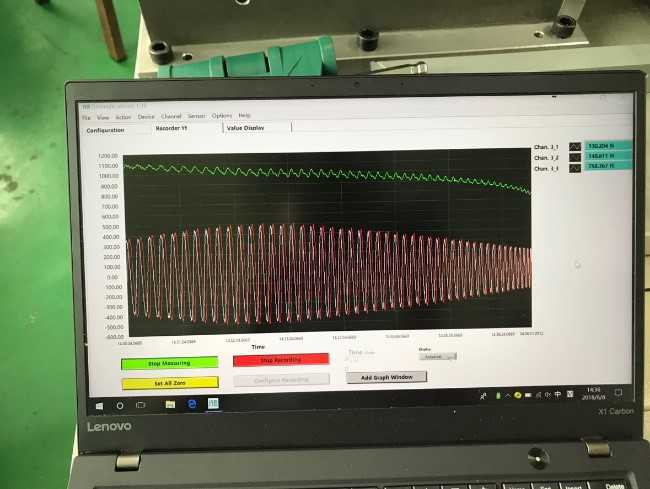

本次熱塑形目的是加工一個半球形試件，可以看到，刀具的運動軌跡相對于固支平臺是一個緩慢螺旋下降的過程，并且螺旋直徑在不斷的減??；

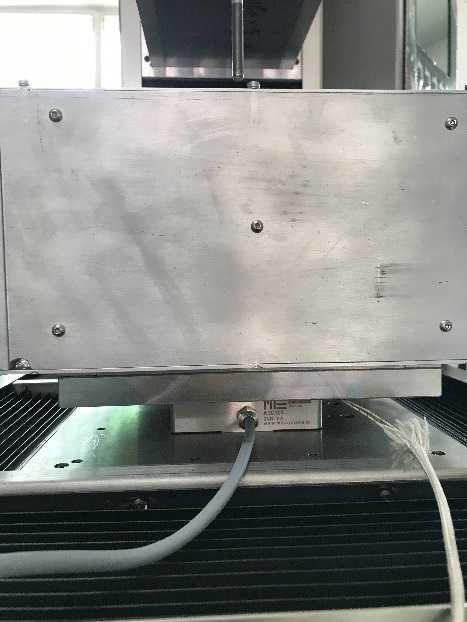

傳感器被安裝在加熱爐底部的固支平臺上，作為測試部件串聯在結構中，平臺下方是三軸聯動機床，測試過程中，我們對傳感器的受熱溫度進行監測，發現傳感器上方安裝板的溫度在40℃左右，這個溫度并不影響傳感器的使用；
結合三軸力傳感器3DT120，對加工構件固支平臺三方向的受力作監控，力學參數作為塑性成型設備運行狀態的參考指標之一；
